集團公司視頻會議解決方案
來源：勁浪科技 更新時間：2018-04-09 ?? ??瀏覽次數：
隨著我國改革開放的不斷深入，為加快信息交流速度，保證信息暢通，為滿足某集團視頻會議應用的需求，某集團將基于SDH專線網絡及VPN ADSL專線，利用先進的通信傳輸技術，組建統一的信息傳遞寬帶通道，連接從某集團總部到零售業集團分部、房地產集團分部、藥業集團分及學校部分的四大分部，各分部各自下轄相應分支機構，其中零售分部為2M SDH專線網絡，房地產分部為VPN ADSL專線網絡，藥業集團暫時不會建設系統，后期建設可以以零售業分部作為建設模板參考。學校部分的會場目前網絡是直接接入某集團總部，因此視頻會議系統中，學校部分會場全部直接接入總部，從而組成一套完整的視頻會議系統，形成覆蓋整個企業集團。
基于某集團SDH專線及VPN ADSL專用通信網絡的視頻會議系統，能夠提供語音、圖像和演示的交互，從而實現總部與各下屬分支機構之間的遠程會議、遠程培訓、應急指揮等多種應用。通過視頻會議可以加強總部對各有關單位的有效控制和業務管理，實現高效辦公、減少會議開支，提高工作效率，并能利用該網絡進行交互式的技術培訓、案例探討等工作。該視頻系統要做到有很好系統兼容及互通互，并且將來能夠向更高帶寬和更高圖象質量擴展。
● 建設某集團覆蓋下屬包括零售業、房地產業、藥業、教育業的四大分部二級會場及各自下轄的數個會場與會點的高清視頻會議系統，為日常辦公提供信息化的輔助手段；
● 零售業，房地產業等三級節點采用軟件高清終端。
● 采用高清視頻會議技術及產品，建設覆蓋下屬部分分支機構數個與會點的視頻會議網。提高各分支機構的日常辦公的效率。
● 項目承載網絡為某集團的專網，其中集團零售業和教育業為2M SDH專線網絡，房地產業為VPN ADSL專線網絡，藥業建議采用4M SDH專線網絡。全網視頻會議系統均采用H.323標準建設。
● 全網必須為采用支持 H.323標準的720P視頻會議技術產品，會議帶寬至少不低于2Mbps。
● 整套系統應具有較高的穩定性，具備7×24小時無故障運行能力，滿足應急指揮會議24小時不間斷召開的需求。
● 整套系統能夠實現魯商集團從總部到各分支機構的全體會議，也能由各二級機構間自行組織視頻會議。
● 整套系統需要支持H.239雙視頻的發送及接收，滿足魯商集團內部培訓及學習交流的需要。
● 系統全部要求采用中文操作界面，操作使用、維護簡單，需要提供良好的服務支持。
由于某集團網絡利用率比較高，零售業2M的SDH線路基本有1M多的網絡被占用，而房地產業采用的是ADSL VPN接入的方式，因此建議集團將集團總部與各產業中心網絡統一改造為4M專線。
現在集團總部和零售業機房統一擺放在集團數據中心，采用100M光纖接入方式。
以下是對視頻會議網絡占用情況的分析。
視頻會議系統作為一種新型的網絡應用對作為其基礎的承載網絡環境有著較高的要求。
A、網絡的帶寬需求：視頻會議對網絡的帶寬需求為：視頻帶寬+IP包頭開銷。常用的計算方法為：視頻帶寬×1.2為網絡帶寬的最大需求
B、端到端的時延：視頻會議的通用時延建議為小于150ms
C、時延抖動：由于音頻/視頻的傳輸為實時的交互，因此網絡的時延抖動更為至關重要，我們的建議范圍為通用時延的小于50ms內。
D、丟包率：網絡上的丟包率不應該高于1%
視頻會議是對實時性要求較高的網絡應用。這就要求作為其基礎的承載網絡有較高的帶寬和對網絡中的業務流量有較高的控制能力。視頻會議在最初制定整體框架協議時就定義了視頻會議是為了解決在窄帶的條件下實現遠程的視音頻交互。
視頻會議系統本身對帶寬的要求為64K～2M，但是由于為了滿足流暢的視音頻效果，但是要實現720P的高清圖像，必須要求1M以上的呼叫帶寬，發送雙流的時候，需要占用到1.3M帶寬，建議到各分支節點網絡帶寬不小于4M。
H.323標準會議電視系統有不同的網絡結構，包括星狀、線狀網、樹狀骨干網等。其中星狀、線狀網適合于集中式會議電視系統，可滿足如機關、企業內部，部門內部會議電視系統的需要，而樹狀骨干網則適應分級會議電視系統的需要，適合二級以上MCU級連的會議電視系統采用的方案。
星狀視頻會議網絡是將所有的終端呼叫連接到一臺位于網絡中心的MCU上，構成星形連接。而樹狀網絡則是在分層的網絡當中在不同的網絡會結點各放置一臺MCU，各區域的終端就近連接到各地的MCU，然后MCU再級聯起來構成一個樹狀網絡。
樹狀骨干網
樹狀骨干網以設在主控室的一級MCU為匯接中心，以輻射方式與二級MCU再以輻射形式與三級MCU相連接，每一級的MCU同時與本區內的分會場相連接。各級MCU對本區各分會場的圖像、語音、數據進行切換，同時將切出的圖像、語音數據送至上一級的MCU切換后的圖像、語音、數據經各級的分配設備傳送到全網各個分會場。這種視頻網絡結構適合分層的IP網絡結構，不會因將所有點都呼叫到中心給主干造成過載壓力。缺點是，多個設備投資大，多級級聯會增大音視頻時延，管理和會議調度也比較復雜。
星狀、線狀會議電視網
采用以上組網方式的優點是網絡結構簡單，控制方便，連接靈活，可以方便地召開全網會議和分組會議。 另外，若要增加新會場，擴容也較容易，只需增加再級連MCU即可，保障用戶投資。主從MCU之間傳輸通道可以利用數字光纜、微波，而MCU到各分會場的傳輸線路可以根據路長短采用電纜或光纖。各級傳輸設備均安裝在電話站的傳輸機房內，這些設備的電源均由傳輸機房的配電線路直接供給，不會中斷，能確保會議電視網傳輸的可靠性、即時性。這種方式將說有的會場終端和中心的一臺MCU相連，主干上是所有終端的流量總和。對主干壓力較大，適合帶寬充裕的網絡。
根據具體情況初步設計，考慮到網絡的拓撲結構和具體的應用情況，建議視頻網絡采用樹狀三級結構。
視頻會議系統設計
本次方案選用的產品為寶利通全系統產品。在項目中配置Polycom公司的多點控制單元RMX 、CMA、HDX系列高清終端構成某集團視頻會議系統。根據需求描述，視頻會議系統共計兩個二級個分部，數個會議室接入點。為了滿足集團大型會議室多路攝像機接入的需求，所推薦的HDX高清視頻終端均可支持多種視頻輸入接口，滿足世面上多種攝像機的接入需求。

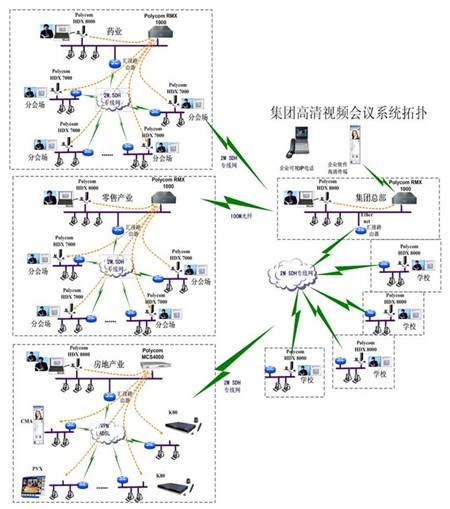

視頻會議系統構架
整套視頻會議系統采用基于IP包交換的H.323架構。視頻壓縮標準支持最新的H.263、H.264標準，支持高達720P的高清視頻格式。系統以集團總部為中心，各分會場的視頻會議網絡系統。
